龍電電氣

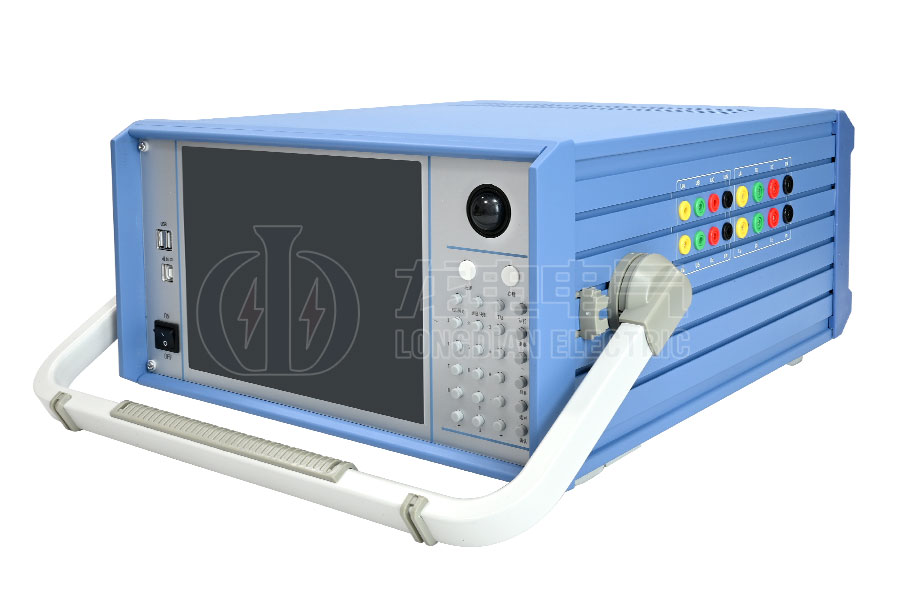

LDJB-712六相微機型繼電保護測試儀
LDJB-712六相微機型繼電保護測試儀
LDJB-712六相微機型繼電保護測試儀
LDJB-712六相微機型繼電保護測試儀

LDJB-712六相微機型繼電保護測試儀

用于電力系統發電、變電、送電等各個環節的繼電保護裝置的測試和校驗

高速數字控制處理器作為輸出核心

D/A轉換和低通濾波

裝置有8路開入和4路開出

注:購買本產品的用戶可享受免費技術指導、一年質保、終生維護服務

產品介紹

電壓電流輸出靈活組合 輸出達6相電壓6相電流,可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型,以及12相型輸出模式,既可兼容傳統的各種試驗方式,也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。

操作方式 裝置直接外接筆記本電腦或臺式機進行操作,方便快捷,性能穩定。

新型高保真線性功放 輸出端一直堅持采用高保真、高可靠性模塊式線性功放,而非開關型功放,性能卓越。不會對試驗現場產生高、中頻干擾,而且保證了從大電流到微小電流全程都波形平滑精度優良。

高性能主機 輸出部分采用DSP控制,運算速度快,實時數字信號處理能力強,傳輸頻帶寬,控制高分辨率D/A轉換。輸出波形精度高,失真小線性好。采用了大量先進技術和精密元器件材料,并進行了專業化的結構設計,因而裝置體積小、重量輕、功能全、攜帶方便,開機即可工作,流動試驗非常方便。

軟件功能強大 可完成各種自動化程度高的大型復雜校驗工作,能方便地測試及掃描各種保護定值,進行故障回放,實時存儲測試數據,顯示矢量圖,聯機打印報告等。6相電流可方便進行三相差動保護測試。

具有獨立專用直流電源輸出 設有一路110V 及 220V專用可調直流電源輸出。

接口完整 裝置帶有USB通訊口,可與計算機及其它外部設備通信。

完善的自我保護功能 散熱結構設計合理,硬件保護措施可靠完善,具有電源軟啟動功能,軟件對故障進行自診斷以及輸出閉鎖等功能。

產品別稱:微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、六相繼電保護測試儀、繼保測試儀、六相繼保測試儀、六相繼電保護校驗儀、繼保校驗儀、六相繼保校驗儀、繼保儀

技術參數

電流通道數標準6相
電壓通道數標準6相
交流電流輸出范圍30A /相或180A(六并)
直流電流輸出范圍10ADC /相
交流電壓輸出范圍120VAC / 相
直流電壓輸出范圍160VDC / 相
交流電流輸出
6相電流輸出時每相輸出(有效值)0~30A
輸出精度0.2級
3相電流輸出時每相輸出(有效值)0~60A
6相并聯電流輸出(有效值)0~180A
相電流長時間允許工作值(有效值)10A
相電流最大輸出功率300VA
6相并聯電流最大輸出時最大輸出功率1000VA
6相并聯電流最大輸出時允許工作時間10s
頻率范圍(基波)20~1000Hz
諧波次數1~20 次
直流電流輸出
電流輸出0~±10A / 每相
輸出精度0.5級
最大輸出負載電壓20V
交流電壓輸出
相電壓輸出(有效值)0~120V
輸出精度0.2級
線電壓輸出(有效值)0~240V
相電壓 / 線電壓輸出功80VA / 100VA
頻率范圍(基波)20~1000Hz
諧波次數1~20次
直流電壓輸出
相電壓輸出幅值0~±160V
輸出精度0.5級
線電壓輸出幅值0~±320V
相電壓/ 線電壓輸出功率70VA / 140VA
開關量
8路開關量輸入空接點:1~20mA,24V
電位接點接入:“0”:0 ~ +6V; “1”:+11 V ~ +250 V
4對開關量輸出DC:220 V/0.2 A;AC:220 V/0.5 A
時間測量
測量范圍0.1ms ~ 9999s
測量精度<0.1mS
注:1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。
  2.了解更多龍電產品信息請進入產品中心。服務熱線:400-6727-238

產品特征

數字信號處理器微機

LDJB-712六相微機型繼電保護測試儀裝置采用高速數字控制處理器作為輸出核心,軟件上應用32位雙精度算法產生各相任意的高精度波形。由于采用一體結構,各部分結合緊密,數據傳輸距離短,結構緊湊??朔斯P記本電腦直接控制式測控儀中因數據通信線路長、頻帶窄導致的輸出波形點數少的問題。

D/A轉換和低通濾波

LDJB-712六相微機型繼電保護測試儀采用高精度D/A轉換器,保證了全范圍內電流、電壓的精度和線性度。

由于擬合點數密度高,波形保真度高,諧波分量小,對低通濾波器的要求很低,從而具有很好的暫態特性、相頻特性、幅頻特性,易于實現精確移相、諧波疊加,高頻率時亦可保證很高精度。

電壓、電流放大器

LDJB-712六相微機型繼電保護測試儀相電流、電壓一直堅持采用高性能線性放大器輸出方式,使電流、電壓源可直接輸出從直流到含各種頻率成份的波形,如方波、各次諧波疊加的組合波形,故障暫態波形等,并且輸出波形干凈平滑,對鄰近設備無高頻輻射干擾,可以較好地模擬各種短路故障時的電流、電壓特征。

功放電路采用進口大功率高保真模塊式功率器件作功率輸出級,結合精心、合理設計的散熱結構,具有足夠大的功率冗余和熱容量。功放電路具有完備的過熱、過流、過壓及短路保護。當電流回路出現過流,電壓回路出現過載或短路時,自動限制輸出功率,關斷整個功放電路,并給出告警信號顯示。為防止大電流下長期工作引起功放電路過熱,裝置設置了大電流下軟件限時。10A及以下輸出時裝置可長期工作,當電流超過10A時,軟件限時啟動,限時時間到,軟件自動關閉功率輸出并給出告警指示。輸出電流越大,限時越短。

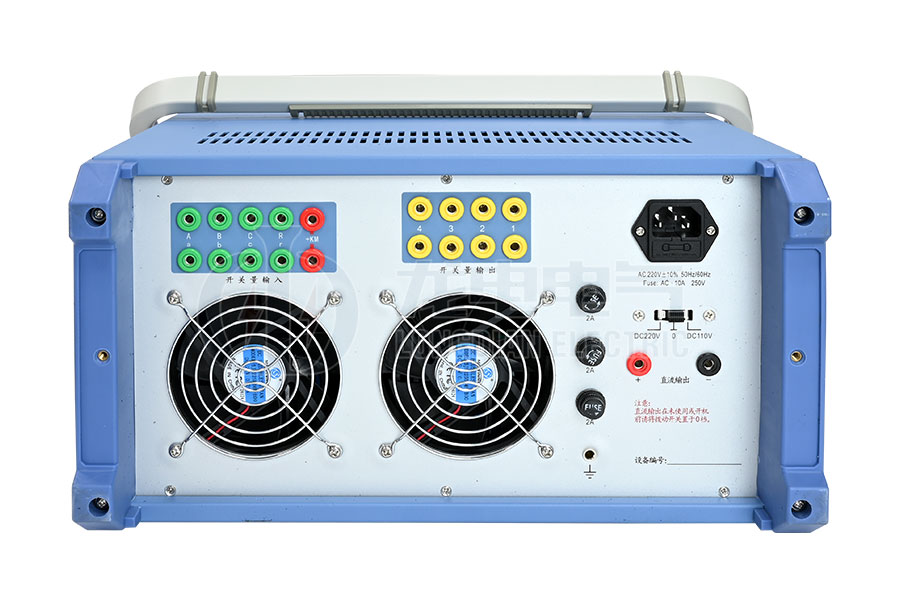

開入、開出量

裝置有8路開入和4路開出。

開關量輸入電路可兼容空接點和0~250V電位接點。電位方式時,0~6V為合,11~250V為分。開關量可以方便地對各相開關觸頭的動作時間和動作時間差進行測量。

開入部分與主機工作電源、功放電源等均隔離。開入地為懸浮地,所以,開入部分公共端與電流、電壓部分公共端UN、IN等均不相通。

開關量電位輸入有方向性,應將公共端接電位正端,開入端接電位負端,保證公共端子電位高于開入端子?,F(xiàn)場接線時,應將開入公共端接+KM,接點負端接開入端子。如果接反,則將無法正確檢測。

開出部分為繼電器空接點輸出。輸出容量為DC:220V/0.2A,AC:220V/0.5A。開關量輸出與電壓、電流、開入等各部分均完全隔離。各個開出量的動作過程在各個測試模塊中各有不同,詳細請參看各模塊軟件操作說明。

專用直流電源輸出

裝置在機箱底板上裝設有一路專用可調直流電源輸出,分 110V 及 220V 兩檔,可作為現場試驗輔助電源。為該電源還設置了一個電位器,可在 80%-110% 范圍內調節。該電源額定工作電流1.5A,可作為保護裝置的直流工作電源,也可作為跳合閘回路電源。該電源如過載或短路,將燒壞相應保險(2A/250V),此時更換此保險管即可。

產品圖集

LDJB-712六相微機型繼電保護測試儀
LDJB-712六相微機型繼電保護測試儀
LDJB-712六相微機型繼電保護測試儀
LDJB-712六相微機型繼電保護測試儀
LDJB-712六相微機型繼電保護測試儀
LDJB-712六相微機型繼電保護測試儀
LDJB-712六相微機型繼電保護測試儀
LDJB-712六相微機型繼電保護測試儀
LDJB-712六相微機型繼電保護測試儀
LDJB-712六相微機型繼電保護測試儀
LDJB-712六相微機型繼電保護測試儀
LDJB-712六相微機型繼電保護測試儀
LDJB-712六相微機型繼電保護測試儀
LDJB-712六相微機型繼電保護測試儀
LDJB-712六相微機型繼電保護測試儀
LDJB-712六相微機型繼電保護測試儀
